1m3/h生活污水處理工程
流
程
介
紹
上海大張環保科技有限公司
清華大學環境研究院技術支持企業
電話：18918773582
傳真：021-57512708
郵箱：1055959413@qq.com??????
章 處理工藝
1、設計依據
1）業主提供有關數據及資料；
2）《污水綜合排放標準》（GB18978-2002），新擴改一級排放標準；
3）室外排放設計規范（GBJ14－87）；
4）環境噪聲標準（GB5096－93）；
5）低壓配電設計規范GB50054-95；
6）給水排水工程和污水處理工程建設有關技術規范；
7）我公司所完成同類工程所取得的實際經驗和實際工程參數。
2、設計原則
1）嚴格執行國家現行的環保技術標準、規范，遵守國家和地方環保的有關法律、法規；
2）選用先進、合理、可靠的處理工藝，在確保處理排放達標的前提下，做到操作簡單、管理方便、占地小、投資省、運行費用低；
3）本工程系環境工程，尤其要注意環境保護，避免和減少二次污染。要求改善勞動衛生條件，貫徹安全生產和清潔文明生產的方針；
4）為了提高污水處理站管理水平，設計采用的自動化程度較高，操作人員的勞動強度低；
5）合理選用優質配件，降低能耗，提高工作效益和使用壽命，降低成本；
6）在工藝設計時，有較大的靈活性，可調性，以適應水量、水質的周期變化。采用一套（1m3/h一體化埋地式）污水處理設施，以提高系統的靈活性和可變性；
7）采用污泥前置回流硝解工藝，以降低污泥產生量；
8）因地制宜，合理布局，有效地利用空間。
（3）設計范圍
1）從污水處理格柵井開始到處理設備的排放口為止。
2）污水工程的工藝流程，工藝設備選型，工藝設備的結構布置，電
氣控制等設計工作。
3）污水處理工程的鋼砼結構，設備的施工、安裝、調試等工作。
4）污水工程的動力配線，由業主將主電引止污水工程的配電控制箱，
配電分配箱至各電器使用點將由我公司負責 。
5）不包括廢水的收集管網及廢水排出界區的外排水管網。
3、工藝選擇
本工程處理的污水為典型的生活污水，究其BOD/COD值在0.5以上，屬可生化性較好，因此擬采用A/O生物接觸氧化工藝，該工藝操作簡單，運轉費用低，處理效果好，運行穩定。是目前較為成熟的生活污水處理工藝，能有效地確保污水達標排放或回用（即達到GB一級）。

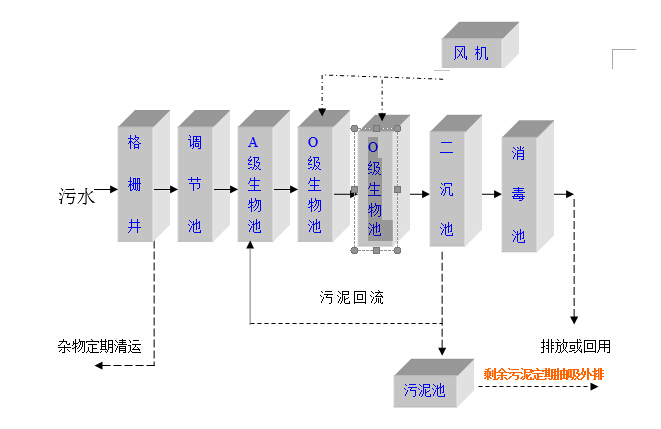

4、 工藝流程
5、 工藝說明
?? 污水由排水系統收集后，進入污水處理站的格柵井，去除顆粒雜物后，進入調節池，進行均質均量，再經液位控制儀傳遞信號，由提升泵送至A級生物接觸氧化池，進行酸化水解和硝化反硝化，降低有機物濃度，去除部分氨氮，然后入流O級生物接觸氧化池進行好氧生化反應，在此絕大部分有機污染物通過生物氧化、吸附得以降解，出水自流至二沉池進行固液分離后，沉淀池上清液流入消毒池，經投加氯片接觸溶解，殺滅水中有害菌種后達標外排。
由格柵截留下的雜物定期裝入小車傾倒至垃圾場，二沉池中的污泥部分回流至A級生物處理池，另一部分污泥至污泥池進行污泥消化后定期抽吸外運，污泥池上清液回流至調節池再處理。
6、 工藝設施
（1）格柵井
????? 設置目的：
在生活污水進入調節池前設置一道格柵，用以去除生活污水中的軟性纏繞物、較大固顆粒雜物及飄浮物，從而保護后續工作水泵使用壽命并降低系統處理工作負荷。
?? 設置特點：
格柵井設置鋼筋砼結構，格柵采用手動機械框式。
（2）調節池
設置目的：
生活污水經格柵處理后進入調節池進行水量、水質的調節均化，保證后續生化處理系統水量、水質的均衡、穩定，并設置預曝氣系統，用于充氧攪拌，以防止污水中懸浮顆粒沉淀而發臭，又對污水中有機物起到一定的降解功效，提高整個系統的抗沖擊性能和處理效果。
設計特點：
調節池設計為鋼筋砼結構。
（3）調節池提升水泵
設置目的：
調節池內設置潛污泵，經均量，均質的污水提升至后級處理。
設計特點：
提升泵設置1臺，液位控制。
（4）A級生物處理池（缺氧池）
設置目的：
將污水進一步混合，充分利用池內高效生物彈性填料作為細菌載體，靠兼氧微生物將污水中難溶解有機物轉化為可溶解性有機物，將大分子有機物水解成小分子有機物，以利于后道O級生物處理池進一步氧化分解，同時通過回流的硝炭氮在硝化菌的作用下，可進行部分硝化和反硝化，去除氨氮。
設計特點：
內置高效生物彈性填料，又具有水解酸化功能，同時可調節成為O級生物氧化池，以增加生化停留時間,提高處理效率。
該池設計為鋼結構的箱體。
（5）Ｏ級生物處理池（生物接觸氧化池）
設置目的：
該池為本污水處理的核心部分，分二段，前一段在較高的有機負荷下，通過附著于填料上的大量不同種屬的微生物群落共同參與下的生化降解和吸附作用，去除污水中的各種有機物質，使污水中的有機物含量大幅度降低。后段在有機負荷較低的情況下，通過硝化菌的作用，在氧量充足的條件下降解污水中的氨氮，同時也使污水中的COD值降低到更低的水平，使污水得以凈化。
設計特點：
該池由池體、填料、布水裝置和充氧曝氣系統等部分組成。
該池以生物膜法為主，兼有活性污泥法的特點。
池中填料采用彈性立體組合填料，該填料具有比表面積大，使用壽命長，易掛膜耐腐蝕不結團堵塞。填料在水中自由舒展，對水中氣泡作多層次切割，更相對增加了曝氣效果，填料成籠式安裝，拆卸、檢修方便。
該池分二級，使水質降解成梯度，達到良好的處理效果，同時設計采用相應導流紊流措施，使整體設計更趨合理化。
池中曝氣管路選用優質ABS管，耐腐蝕。曝氣頭選用微孔曝氣頭，不堵塞 ，氧利用率高。
該池設計為鋼結構的箱體。
（７）沉淀池
設置目的：
進行固液分離去除生化池中剝落下來的生物膜和懸浮污泥，使污水真正凈化。
設計特點：
設計為豎流式沉淀池，其污泥降解效果好。
采用三角堰出水，使出水效果穩定。
污泥采用氣提法定時排泥至污泥池，并設污泥氣提回流裝置，部分污泥回流至A級生物處理池進行硝化和反硝化，也減少了污泥的生成，也利于污水中氨氮的去除。
該池設計為鋼結構的箱體。
（８）消毒池
設置目的：
二沉池出水流入消毒池進行消毒，使出水水質符合衛生指標要求，合格外排。
設計特點：
消毒池內設計消毒裝置，導流板，消毒設計投加氯片接觸的消毒方式。該投加方式具有投加方便，簡單安全等特點，經消毒后的水再排入市政污水管道或附近水域。
（９）污泥池
設置目的：
二沉池排泥定時排入污泥池，進行污泥濃縮，和好氧消化，污泥上清液回流排入調節池再處理，剩余污泥定期抽吸外運（每年二至三次）。
設計特點：
該池設計為鋼結構的箱體，內置污泥消化系統。
（１０）風機
設置目的：
供O級生化池充氧曝氣，攪拌、和污泥提升、污泥消化。
設計特點：
設置2臺。
風機設計選取用低噪聲回轉式鼓風機，該機具有體積小，噪聲低，風量足，性能穩定可靠等特點。
（１１）自動控制柜
主機元件采用德力西公司的電器元件，進行全自動控制運行。
7、工藝特點
◙ 采用成熟的A/O生化處理工藝路線，具有良好的去除污水中的有機物和較好的脫氮功能，以滿足排放標準的要求；
◙ 具有較好的耐沖擊負荷能力，以適應水質、水量變化的特點；
