自動拉板結構圖及操作規程

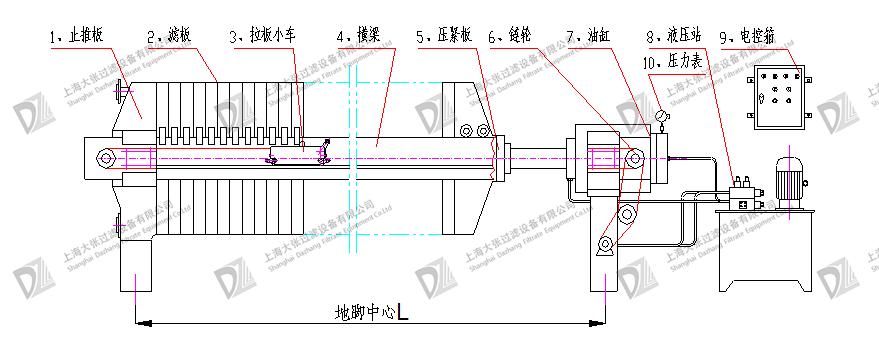

　　1、結構示意圖

　　2、操作程序

　　(1)、按“復位“鍵為“單動”，可作每個動作的調試。

　　(2)、按下“A”鍵，自動指示燈亮，此時壓濾機處于自動狀態。

　　(3)、按下“退回”鍵，使1CT、5CT得電，液壓油進入有桿腔，活塞桿退回，拉動壓緊板后退，退到一定位置時，碰到限位開關，退回停止電磁閥換向，使3CT、5CT得電，油馬達自動啟動，拉板小車通過鏈條傳動系統，使拉板小車去拉濾板，當拉板小車碰到濾板手把時停止前進，油路壓力升高，當達到調定值時，壓力繼電器動作，使電磁換向閥換向。使4CT、5CT得電，油馬達反轉，通過鏈條傳動系統，拉板小車拉著濾板退回，當濾板碰到壓緊板時停止后退，油路壓力再次升高，達到調定值時，另一壓力繼電器動作，使電磁閥換向，油馬達換向。拉板小車繼續拉板，如此反復動作，直到把濾板拉完為止。此時拉板小車被限位，壓濾機自動進入壓緊狀態。當把濾板壓緊并使油缸壓力上升到壓力表所設定較高壓力時，電機自動停止，壓濾機進入保壓狀態。此時可向壓濾機通入物料，開始過濾。在過濾過程中，油缸壓力可能會逐漸下降，當降到所設定較低壓力時，電機將自動啟動為油缸補油，以保證在過濾過程中壓力的穩定。過濾結束后，按下復位鍵或停止鍵，進入下次工作程序。

　　注：在自動工作過程中，如需改變循環過程，可按停止鍵或復位鍵，再按所需鍵即可。油缸限位器沒限位時，將開不動拉板小車。
