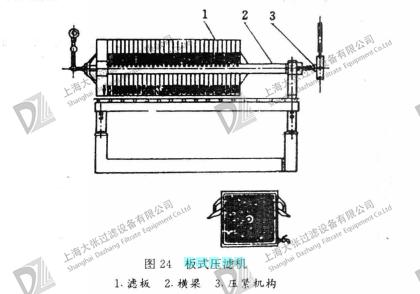

【圖】板式壓濾機結構

　　板式壓濾機的結構如圖所示，主要由一組濾板、左右橫梁、壓緊機構組成。

　　板式壓濾機濾板為正方形，有兩個把手，垂直擱置在左右橫梁上，邊緣平面經過精加工，使工作時每兩塊濾板吻合時沒有縫隙，每塊濾板下部均裝有排油嘴，濾板中心有一個圓孔，裝置濾布時，用一特制的螺帽螺栓將圓孔兩邊的濾布鎖緊。

　　過濾時，濾料通過濾板中心孔組成的通道進入小室內，濾料在壓力的作用下透過濾布，從濾板槽內匯流到濾板下部排油嘴流出，而雜質則被截留。

　　板式壓濾機的結構基本與板框式壓濾機相同，不同之處是，板框式壓濾機除濾板外，還有與濾板同樣大小，但中間是空的濾框。傳統板式壓濾機的結構簡單，工作可靠，但需要周期地人工清理濾渣，人工壓緊或者松開濾板，勞動強度大，操作麻煩，比較耗用濾布，新型板式壓濾機可自動操作，極大程度降低勞動強度，解放勞動力。
