帶式壓濾機結構

　　帶式壓濾機具有處理能力大、脫水效率高、能耗低等優點。被廣泛應用于電鍍、造紙、皮革、釀造、食品加工、洗煤、石油化工、化學、冶金、制藥、陶瓷等行業的污泥脫水處理。

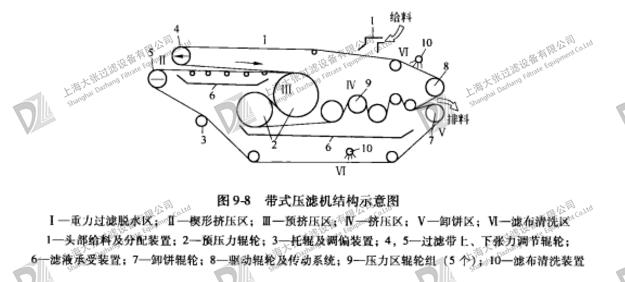

　　帶式壓濾機有各種不同的形式，但主要都是由一系列按順序排列的、直徑大小不同的輥輪、兩條纏繞在這一系列輥輪上的過濾帶，以及給料裝置、濾布清洗裝置、調偏裝置、張緊裝置等部分組成，其基本結構見圖9—8。

　　帶式壓濾機的工作區問可以分為重力過濾脫水區、楔形擠壓區、預擠壓區、擠壓區、卸餅區及濾布清洗區。

　　帶式壓濾機主要結構介紹：

　　1、帶式壓濾機機架，全部采用全新優質鋼板折彎焊接成型，精密機械加工，表面噴砂防銹防腐處理，整機連接可分焊接式和可拆卸式。

　　2、傳動裝置：由電機、硬齒面減速機、聯軸器和齒輪等組成，滿足整個設備傳動運行的需要。

　　3、張緊裝置：是將濾網張昆，與主動輥之間產生足夠的摩擦力，帶動整機的連續工作。

　　4、輥體：所有輥體均采用無縫厚壁鋼管做輥胎，鑄鐵悶頭烘裝。

　　5、濾網：是壓濾機的主要組成部分，它作為過濾介質，對較終的出漿干度具有重要影響，本機采用聚脂螺旋網，材料均是優質聚脂單絲。
