1500快開式隔膜壓濾機結構

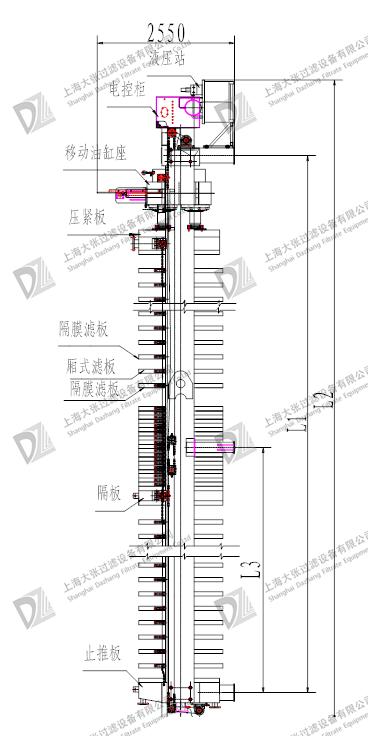

　　1500快開式高壓隔膜壓濾機是集機、電、液于一體的分離機械設備，它具體由五大部分組成：機架部分、過濾部分、液壓部分、卸料機構和電器控制部分，其結構見“壓濾機結構示意圖”。

　　1、機架部分

　　機架是整套設備的基礎，它主要用于支撐過濾機構，由止推板、壓緊板、機座、油缸體和主梁等連接組成。

　　2、過濾部分

　　過濾部分是整齊排列在主梁上的隔膜濾板、廂式濾板和夾在它們之間的濾布所組成的。過濾開始時，濾漿在進料泵的推動下，經止推板的進料口進入各濾室內，濾漿借助進料泵產生的壓力進行固液分離，由于過濾介質(濾布)的作用，使固體留在濾室內形成濾餅，濾液由排液閥排出。若濾餅需要洗滌，可由止推板上的洗滌口通入洗滌水，對濾餅進行洗滌;若需要含水率較低的濾餅，由于配有隔膜濾板，可以在隔膜襯板上的進氣口通入壓縮空氣，壓榨濾餅，進一步降低濾餅的含水率，還可以從止推板端的進料口通入高壓空氣，透過濾餅層，進行中間空氣穿流，擠壓出濾餅中的一部分水份。

　　3、液壓部分

　　液壓部分是主機完成壓緊和松開動作的動力裝置，在電氣控制系統的作用下，通過油缸、油泵及液壓元件來完成系統的一部分工作;當系統被液壓站、油缸壓緊時，使之將各個濾室密封，用于過濾，反之松開時，用于卸料。當可實現自動壓緊、自動保壓、自動補壓、自動卸壓及自動松開等功能;主要由液壓站和油缸組成。

　　4、卸料機構

　　主要由兩個減速電機和傳動軸、鏈輪、鏈條等主要部件組成。在電氣系統的作用下進行工作：當壓緊板松開后，支撐座位置的電機得電轉動，通過鏈輪、鏈條拉動油缸座、壓緊板并拉開部分濾板，止推板位置的電機得電轉動，帶動隔板拉開第二部分濾板，通過電控柜中信號傳遞，使之反轉，帶動隔板拉開剩余的濾板，這樣，一個卸料過程完畢。

　　5、電氣控制部分

　　電氣控制部分是整個系統的控制中心，它主要由電控柜、斷路器、空氣開關、中間繼電器、PLC編程器、行程開關、接近開關及TD200文本顯示器等組成。
