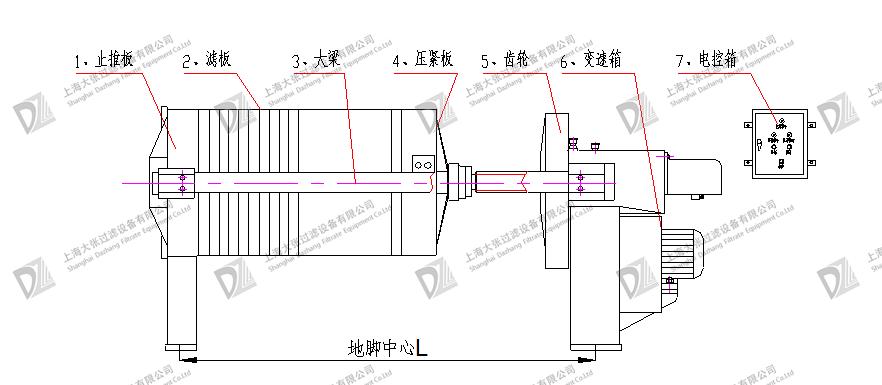

1、結構示意圖：
2、操作程序
(1)、壓緊：按下前進按扭，電機啟動機器將自動壓緊，壓緊力發貨前已調整好，操作過程中不允許私自調整。
(2)、退：按下后退按扭，電機啟動機器將自動后退，當壓緊板接觸到限位開關時，電機將自動停止,停止后退。
(3)、當壓緊或后退工作完成后，就可進行進料或卸料工作。
(4)、電機綜合保護器的時間旋鈕嚴禁私自調節(一般為3s)，發貨前已設定。
(5)、電機綜合保護器的電流調節旋鈕，發貨前已設定工作過程中嚴禁私自調節，避免造成因電流過大而燒壞電機。
