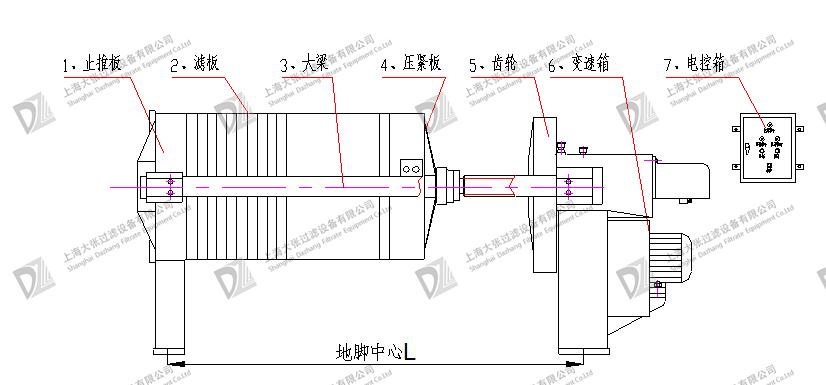

1、結構示意圖：
2、操作程序：
(1)、壓緊：整理過濾布、要求濾布平整，無折疊。然后將加力桿插入螺旋千斤頂的插孔中，調整方向閥，按順時針方向旋轉千斤頂直至一個人的力量壓不動為止。
(2)、后退：將加力桿插入螺旋千斤頂的插孔中，調整方向閥，按逆時針方向旋轉千斤頂。
(3)、如果在壓緊或后退過程，出現打滑現象，說明方向閥方向調錯，換一個方向操作即可。
(4)、壓緊力的大小一般為一個人的力量即可，若在過濾過程中有泄漏，可適當增加壓緊力。
(5)、過濾結束，退回壓緊板，逐塊拉開濾板卸濾餅，卸完濾餅后整理濾板、濾布，如發現濾布破損及時修復或更換。
