自動保壓壓濾機調試圖

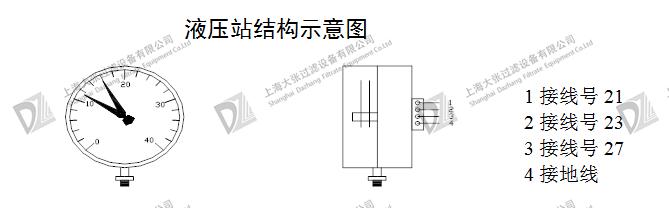

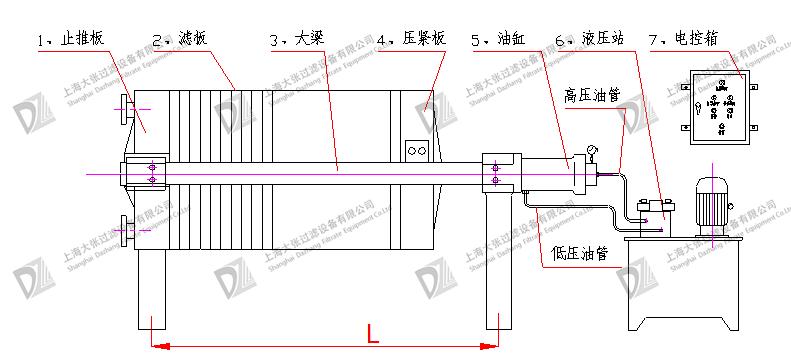

      注：以上所示為液壓站自動保壓壓濾機油路連接和結構示意圖，用戶可根據以上所示對壓濾機進行調試，調壓閥出廠前已經調試合格，在使用過程中嚴禁非技術人員私自進行調節。壓力表壓力一般為15-17Mpa。若用戶在使用過程中的過濾壓力大于我公司技術參數中所設定的過濾壓力，須提前說明以便我公司對壓力進行調節。新機器在初次進行調試時由于油缸中存在空氣，壓濾機在前進和后退過程中可能出現斷續移動，此時可將壓力表螺絲松開一部分排除空氣即可。注意在排空時不要使壓力表有壓力，可反復前進和后退排空。在進行管路連接時注意在連接螺母處加密封圈。如有不詳可向我公司技術人員咨詢以達到熟練操作，我公司將會以滿腔的熱情為您做好每項服務。同時也希望您為我公司提出寶貴的意見和建議。

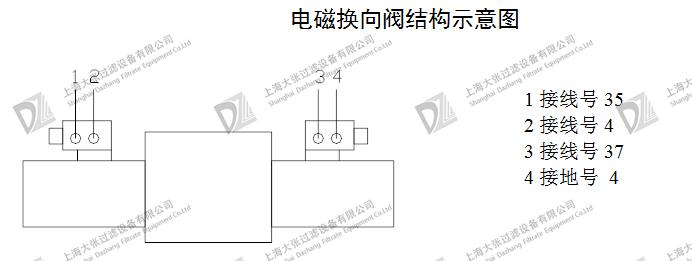

　　注：以上所示為液壓站自動保壓壓濾機電磁換向閥連接和結構示意圖，壓緊和松開的接線方式為上圖所示，如果發現電控柜上控制按鈕出現按壓緊按鈕油缸退回，按松開按鈕油缸前進，那么將1和3掉線，2和4調換即可。

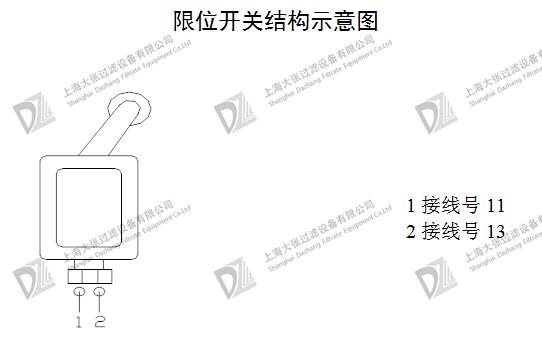

　　注：以上所示為液壓站自動保壓壓濾機行程開關連接和結構示意圖，1和2是限位開關的常閉點，請勿接錯。
