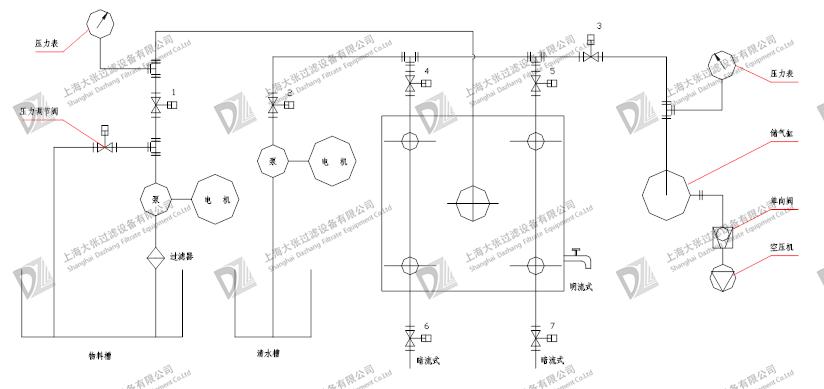

壓濾機附屬管路連接示意圖

　　操作說明：

　　1、明流不可洗機型：b、c、d、e口封死，無洗滌和吹氣系統，進料過濾時，閥1開啟，壓力調節閥調節壓力和流量，水嘴出液。

　　2、明流可洗機型：d、c口封死，進料過濾時，閥1開啟，壓力調節閥調節流量和壓力，水嘴開啟出液;洗滌(或吹氣)時，閥2開啟，閥1關閉，開啟閥4、5。B、c進洗滌水(或壓縮空氣)，洗滌板上的水嘴關閉。

　　3、暗流不可洗機型：b、c口封死，無水嘴出液，進料時，閥1開啟，閥6、7出液。

　　4、暗流可洗機型：無水嘴出液，進料過濾時，閥1開啟進料，閥4、5關閉，開啟閥6、7出液，可實現交叉洗滌，首先開啟閥2、4、7，關閉閥1、5、6;洗滌水(或壓縮空氣)可從b、d進入洗滌板，從c、e口排出，然后關閉閥1、4、7，開啟2、5、6，洗滌水(或壓縮空氣)從c、e口進入洗滌板，從b、d口排出。
