帶式真空過濾機洗滌方式及示意圖

　　采用帶式真空過濾機時，由于濾餅呈水平狀態，洗滌時便于對濾餅進行觀察，這樣發現濾餅開裂就可以隨時采取措施，因此，它尤其適合采用置換洗滌方式。一般采用單臺并流洗滌、逆流洗滌，也可采用多級逆流再化漿洗滌。

　　圖5-12所示為帶式真空過濾機并流洗滌流程示意圖。在濾餅生成區段可以分成幾段進行洗滌，洗滌液全部采用新鮮洗滌液，洗滌液通入一個成鋸齒狀的溢流堰，可以均勻地將洗滌液噴灑在濾餅上。當濾餅必須進行充分洗滌時，如條件具備，可增加洗滌段數和適當增加洗水量，這樣將能獲得更好的洗滌效果。當洗滌液不要時一般采用這種方式進行洗滌，需用不同的洗滌液進行洗滌時，有時也可采用這種方式。

　　圖5-13所示為帶式真空過濾機逆流洗滌流程示意圖。第三段采用新鮮洗滌液，排出液用作第二段的洗滌液，再排出后用作段的洗滌液，再排出后即為母液。采用這種洗滌方式可以獲得較高的洗滌效率，取得較滿意的洗滌效果。需要回收貴重母液時一般采用這種方式，另外，清洗濾布用水也可以回收后用作洗滌液。

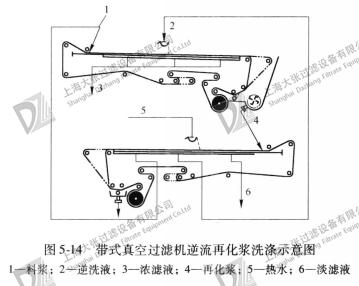

　　圖5-14所示為帶式真空過濾機逆流再化漿洗滌示意圖。該系統由2臺帶式過濾機組成，下面1臺的洗滌排出液用作上面1臺的洗滌液，而上面1臺的濾餅用濾布清洗水再化漿送入下1臺過濾機再洗滌，下面1臺的濾布再生水連同排出的洗滌液又作為濾料溶漿用水，這樣就實現了洗滌閉路循環，降低了能耗。

　　特別應當指出的是，洗滌液排出路徑有時還能決定對帶式真空過濾機的選型。如固定室型洗滌排液和母液可以嚴格分開，而移動室型洗滌排液和母液則難以嚴格分開，這一點對于嚴格洗滌要求的工藝是十分重要的，往往易被人們忽視。
