廂式壓濾機的洗滌方式及示意圖

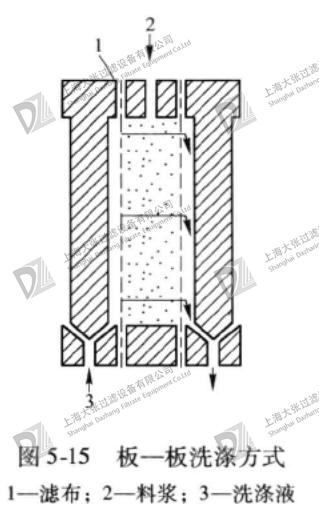

　　廂式壓濾機的洗滌方式分板一板洗滌方式和單入口洗滌方式兩種。下圖所示為板一板洗滌方式示意圖，洗滌液從廂式濾板的一個下角進入，穿過一側濾布和濾室從另一側排出，由另一下角流出。這種洗滌進出口是可以互換的，又稱為雙向洗滌或交叉洗滌。

　　用這種洗滌方式比用其他洗滌方式大約可節約用水60%，節能效早十分明顯，而且洗滌也徹底。但是，運用板一板洗滌方式時，濾室內必須全部充滿濾餅，否則會出現洗滌短路。板一板洗滌方式洗滌面積比過濾面積減少一半。特別是在恒壓洗滌時，洗后洗液速率將減少到較終過程速率1/4，這是此種洗滌方式的較大缺點，這種缺點不能以增大壓力的方式予以克服，因為較終過濾壓力已經達到壓濾機的較大允許壓力。

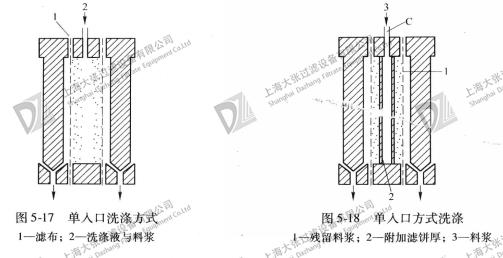

　　上圖所示為單入口洗滌方式。洗滌液與料漿共用一個入口，洗滌液直接進入濾室，然后穿過濾布從下角排出。采用單入口洗滌方式時，過濾完后濾室內仍需留一小空間。如果濾室內填滿了濾餅，就會被洗滌液沖出溝道，導致洗滌不均勻，洗滌效率下降。
