隔膜壓濾機液壓系統結構

　　液壓系統控制著壓濾機的正常工作，為了讓液壓系統更加的受命于我們，我們對于壓濾機也進行了控制。液壓系統較重要控制器就是液壓閥，液壓閥的作用主要是為了控制液壓系統的油路，液壓系統的油路主要有兩條，一條進油，一條出油。

　　而液壓閥獨特設計，只要改變一小部分，就可以實現將原先的進油線路改為出油線路，把原先的出油線路改為進油線路，這樣就實現了在不必改變液壓站原始油路的情況下，輕松實現對油路完全相反的互換效果，這樣就能很好的控制液壓器內活塞的前進和后退。

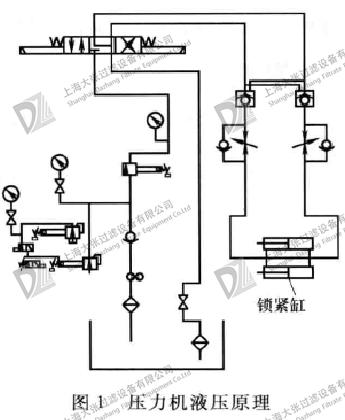

　　1、油缸壓緊松開液壓系統：是由動力系統、控制系統、執行元件三部分組成，控制系統由高壓溢流閥、壓力表、單向閥，電磁換向閥、液控單向閥、低壓溢流閥、電接點壓力表等組成。油缸壓緊壓力由高壓溢流閥調定，拉板壓力由低壓溢流閥調定，保壓系統由單向閥和截止閥控制，通過電磁換向閥實現油缸壓緊松開兩個基本動作;電接點壓力表實現油缸后腔(高壓腔)壓力的自動補壓，使壓力穩定在一個范圍之內，確保過濾過程的順利完成。

　　2、液壓馬達拉板取板液壓系統：它由動力系統(低流量柱塞泵10r/min)、控制系統(液壓元件)、執行元件(油馬達)三部分組成，控制系統由低壓溢流閥、電磁換向閥組成。油馬達拉板取板壓力由溢流閥調定(3-4Mpa);使拉板速度保持在一個合適范圍之內，通過電磁換向閥實現油馬達拉板取板兩個基本動作。
