袋式過濾器結構圖

　　袋式過濾器也稱濾袋過濾器，因其過濾元件為濾袋而得名。袋式過濾器主要由濾袋、支承濾袋的不銹鋼加強網籃、過濾器筒體及平蓋組成。

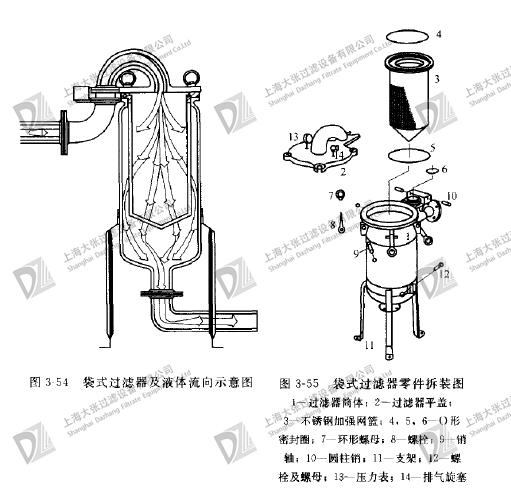

　　圖3-54為袋式過濾器及液體流向示意圖。圖3-55為袋式過濾器零件拆裝圖。濾袋是由用戶在過濾開始前才裝入。濾袋借助袋口的卡環撐住加強網籃上圈內口而裝入加強網籃內。帶鉸鏈的平蓋系快開結構，開啟及更換濾袋都很方便。平蓋與進口管之間有O形圈(件號6)，平蓋與加強網籃上圈之間有一個O形圈(件號4)，加強網籃上圈與過濾器筒體之間也有一個O形圈〔件號5)，壓緊平蓋時，能同時壓緊這幾個O形圈及濾袋卡環，達到密封的目的。O形圈一般采用耐溶劑的氟橡膠材料，以防溶脹。

　　圖中件號3加強網籃是用不銹鋼絲網與網籃上圈焊接制成，還有一種結構是用不銹鋼板制成圓筒后鉆很多小孔代替不銹鋼絲網，耐壓力更高，只是鉆孔很費工。

　　袋式過濾器具備構造合理、密封性好、流通才能強、操作簡便等諸多長處。尤其是濾袋側漏機率小，能正確地保障過濾精度，并能快捷地改換濾袋，使得操作成本下降。濾器內外表面采取機械噴砂拋光解決，平均、易清洗。
