隔膜壓濾機的操作流程圖

　　隔膜壓濾機，是濾板與濾布之間加裝了一層彈性膜的壓濾機。如今，隔膜壓濾機已被廣泛應用于需要固液分離的各個領域。在日常操作中，工作人員必須熟悉操作規程，并嚴格按說明書的要求操作、調整、使用和維修。接下來，詳細介紹隔膜壓濾機的操作流程。

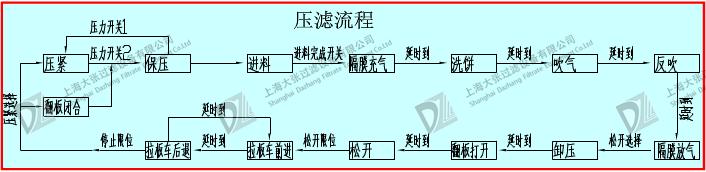

　　上圖為隔膜壓濾機的操作流程圖。操作時先是通過進料泵，將過濾液高壓的送入進料管道中，通過進料管道將的導流和分流，將過濾液流入隔膜壓濾機中，在設備的濾室的結構和設計下，將過濾液分流、分散到每一個濾腔之中，這時正好與隔膜壓濾機放在每一塊濾板中間的濾布接觸，由于濾布這種介質的獨特性，使得過濾液中的水分物通過壓濾機濾布滲析到了濾布的另一面，這些液體通過再次的合計、導流排出壓濾機設備外。

　　而過濾液中的固體卻被濾布攔截、阻擋，在濾布上累積形成濾餅。這就是濾布隔膜壓濾機與廂式壓濾機過濾工作的前半個流程，也是濾布在其中發揮重要作用的過濾。當隔膜壓濾機濾室內的濾餅達到設計的范圍內時，這時隔膜壓濾機的進料過濾將會結束，這時隔膜壓濾機將進料閥關閉。

　　接下來打開與隔膜壓濾機濾板空心相連的管道，向濾板中間空心位置通入更高壓力的介紹，將濾板內力的壓力大于在濾板中間濾餅對濾板阻力，使得濾板上的隔膜片在壓力情況下向外膨脹，再次對濾餅進行擠壓，將固體之中的水分進一步的減少，從而達到減少固體中含水率。
