壓濾機濾布沖洗裝置

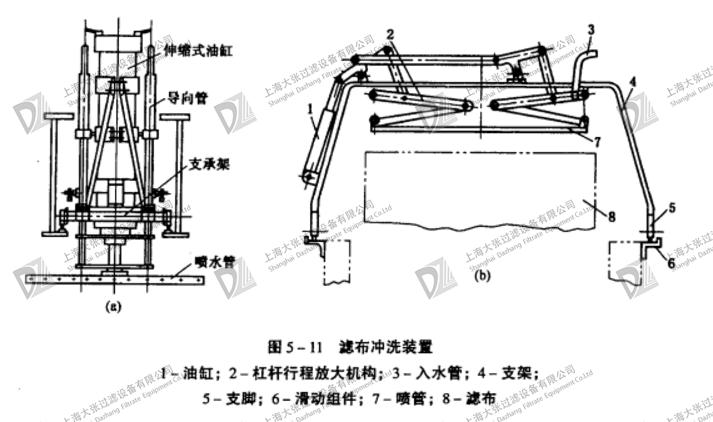

　　壓濾機濾布在整個壓濾機設備中占有較重要的位置，各種濾料的分離過濾過程都要經過它，因此，在長期工作下，它肯定會有殘留的污穢，為加強濾布的再生功能，壓濾機安裝有濾布的沖洗裝置。XMZ系列壓濾機濾布沖洗裝置有兩種，見圖5-11所示。

　　圖5-11a所示沖洗裝置主要由伸縮式油缸、導向管、支承架和噴水管等幾部分組成。該裝置安裝在濾板的正上方兩根橫梁中間，借助傳動鏈沿梁內側底板上的軌道移動。兩段伸縮式油缸的活塞帶動噴水管上升、下降，同時從兩側沖洗濾布。

　　圖5-11b所示沖洗裝置主要由油缸、杠桿行程放大機構、入水管和噴管等幾部分組成。它也是安裝在壓濾機主梁兩側的導軌上。沖洗過程與拉濾板過程是按程序協調進行的。

　　濾布沖洗裝置屬于配套裝置，安裝在壓濾機主梁上方，帶有自動行走功能，通過閥門切換用高壓水(壓力可達10MPa)自動沖洗濾布。有單面沖洗和雙面沖洗兩種結構，其中雙面沖洗帶有毛刷，清洗效果較好。
