真空帶式過濾機工作原理

　　真空帶式過濾機是一種漿液過濾型脫水設備。真空過濾機一般用來過濾旋流器或濃縮器濃縮后的漿液。通常作為FGD副產物的較后一級脫水設備。

　　真空帶式過濾機是漿液供給過濾機，由真空泵透過濾布抽出副產物(漿液中的液體)，而固體顆粒留在濾布上。真空帶式過濾機工藝流程如圖9—32所示。

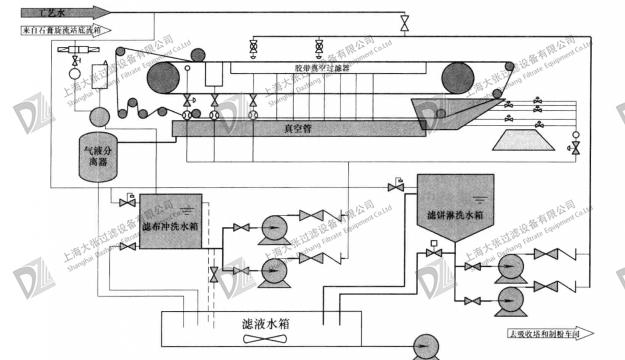

　　真空帶式過濾機工藝流程圖

　　真空帶式過濾機分為水平帶式過濾機、旋轉滾筒真空過濾機、滾動帶式真空過濾機。

　　真空帶式過濾機的結構有橡膠濾帶、真空室、驅動輥、膠帶支承臺、進料斗、濾布調偏裝置、驅動裝置、濾布洗滌裝置、機架等部件組成。真空帶式過濾機充分利用物料重力和真空吸力實現固液分離的高效設備。

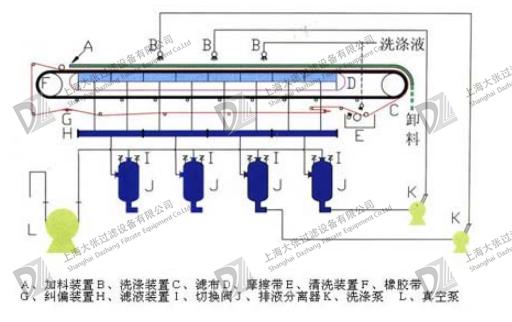

　　真空帶式過濾機結構圖

　　真空帶式過濾機的工作原理：環形膠帶由電機經減速拖動連續運行，濾布鋪敷在膠帶上與之同步運行。膠帶與真空室滑動接觸(真空室與膠帶間有環形磨擦帶并通入水形成水密封)，當真空室接通真空系統時，在膠帶上形成真空抽濾區;料漿由布料器均勻地布在濾布上，在真空的作用下，濾液穿過濾布經膠帶上的橫溝槽匯總并由小孔進入真空室，固體顆粒被截留而形式濾餅;進入真空的液體經氣水分離器排出。隨著橡膠帶移動已形成的濾餅依次進入濾餅洗滌區、吸干區;較后濾布與膠帶分開，在卸濾餅輥處將濾餅卸出;卸除濾餅的濾布經清洗后獲得再生;再經過一組支承輥和糾偏裝置后重新進入過濾區。

　　真空帶式過濾機工作原理圖

　　真空帶式過濾機操作規程：

　　一：真空帶式過濾機開機前準備工作

　　1、檢查真空帶式過濾機各部位是否符合安裝要求，連接部位是否松動，轉動部位是否加潤滑劑;

　　2、檢查真空帶式過濾機上是否有異物，特別是真空室、濾袋有無卡阻物及障礙物;

　　3、檢查輸入電源電壓是否正常，電源是否接有零線(地線)，水壓是否大于0.3Mpa;

　　4、檢查減速機油霧品中是否加入潤滑油，油量是否達到油位線
