廂式壓濾機安裝圖紙

　　廂式壓濾機通常為整機安裝，對于大型則采用現場組裝部件的方法安裝。首先進行基礎檢查。檢查基礎表面地腳螺栓數量、尺寸及埋入混凝土中的連接件、電線、管線、操作設備所留開口位置尺寸、深度，廠房為零部件材料運輸所留的門等，發現任何超過允許范圍的偏差或任何不合適的地方，都必須在安裝和裝配前做出修改。

　　安裝步驟：

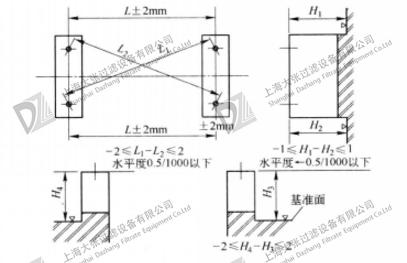

　　1、支座裝于基礎上，其安裝要求入下圖所示：　　

　　廂式壓濾機支座安裝圖紙

　　為了保證滴液盤平穩移動，濾液盤導軌必須對正和水平，其水平度在0.5/1000以內。滴液盤吊裝在導軌上。止推板安裝于支座上。壓緊裝置安裝于支座上。

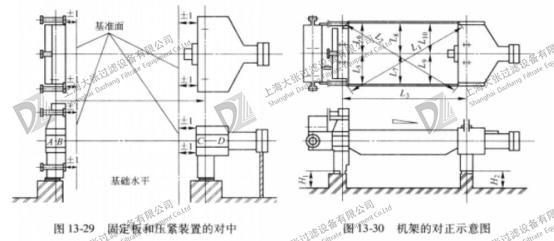

　　止推板與壓緊裝置的對正。橫梁裝之前使兩側板在同一水平面上，保持水平(見圖13-29);固定端板或壓緊裝置端板在經度方向的傾斜要用楔片來調整。橫粱的安裝。將橫梁平衡吊起，否則會引起彎曲;橫梁安裝時，要使固定板和壓緊裝置正確對位;用螺栓將橫梁分別安裝到壓緊裝置和固定板槽內。機架結構的對正(見圖13—30)。　　

　　濾板移動裝置的安裝包括：(1)濾板移動驅動裝置的安裝。(2)濾板移動器、導軌及鏈傳動的安裝。(3)濾板移動器的鏈條節數要相等，否則不能保證濾板傳送的平穩。

　　壓濾板的安裝包括：

　　(1)壓濾機把手底面一側為平面，另一側為角口，以保證運行平穩。(2)交替安裝壓榨板和過濾板，塊和較后一塊都是壓榨板，裝好后，靠向止推板。(3)安裝時排液面和邊孔應與要求的一致。

　　壓緊板的安裝。一般設備先裝壓緊板，再裝過濾板，但有少數設備是先裝過濾板，后裝壓緊板，因此安裝前應視濾板結構而定.將壓緊板吊至橫梁上方，沿對角線將它移至側梁里面，輪子擱在側梁上;將壓緊板與壓緊裝置連接，使壓緊板和壓緊裝置的油缸活塞連成一體。
