板框壓濾機是由濾框、濾板和濾布組成的過濾主件和對過濾主件進行壓緊過濾的機架組成的。它是進行固液分離的設備。
板框壓濾機由交替排列的濾板和濾框構成濾室。由供料泵將懸浮液壓入濾室，在濾布上形成濾餅，直至充滿濾室。濾液穿過濾布并沿濾板溝槽流至板框邊角通道，集中排出。過濾完畢，可通入清潔洗滌水洗滌濾渣。洗滌后，還可以通入壓縮空氣除去剩余的洗滌液。隨后打開壓濾機卸下濾餅、清洗濾布、重新壓緊板框，開始下一工作循環，如圖9-36所示。

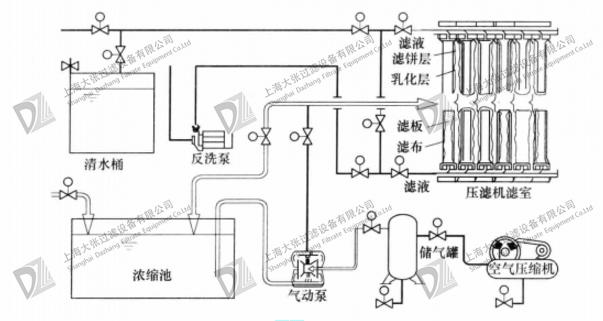

板框壓濾機流程圖
板框壓濾機對于濾餅的壓縮適應性好，懸浮液濃度一般為10%以下。操作壓力一般為0.3—0.6MPa。過濾面積有1—1200平方米可供選用，較適合工業及供熱鍋爐脫硫固液分離。
