板式壓濾機結構圖

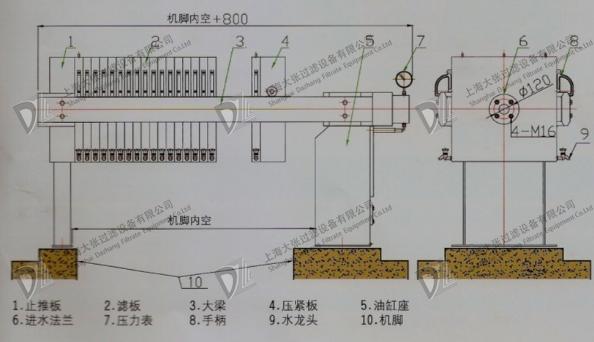

　　板式壓濾機結構主要由一組濾板、左右橫梁、壓緊機構組成。板式壓濾機結構圖如下：

　　板式壓濾機結構圖

　　濾板為正方形，有兩個把手，垂直擱置在左右橫梁上，邊緣平面經過精加工。使工作時每兩塊濾板吻合時沒有縫隙，每塊濾板下部均裝有排油嘴。濾板中心有一個圓孔，裝置濾布時，用一特制的螺帽螺栓將圓孔兩邊的濾布鎖緊。

　　過濾時，毛油通過濾板中心孔組成的輸油通道進入小室內，油在壓力下透過濾布，從濾板槽內匯流到濾板下部拍油嘴流出，而雜質則被截留。

　　板框壓濾機工作過程由如下四個過程組成：

　　壓緊濾板過程：通過液壓傳動系統，油壓推動活封口新向前移動，將全部濾板壓緊在頭板和尾板之間，使相鄰各濾板構成若干個密封慮室
，対握供足夠的密封壓力，靠電接點壓力表的指針上線指示密封壓力值和停止液壓缸的動作，

　　加壓過濾過程：用渣漿泵將物料從尾板中心孔送至各濾室.在未注滿全部濾室之前，
依靠物料重量講行脫水，當物料灌滿全部濾室時，料裝借助給料泵的壓力在過濾介質(濾布)兩側形成壓力差，進行固液分離，固體顆粒由于濾布的阻擋滯留在濾室里，濾液通過濾布流入濾板泄水孔排出。

　　濾板松開過程：當加碰完成后(觀察濾液流量明顯減小至滴水狀態時，說明加壓過程結束) ，通過液壓傳動系統， 頭板后退復位。

　　拉板松開過程：開動拉板裝置， 在拉板過程中由濾餅自重自動卸。

　　完成上述四個過程后即完成一個壓濾周期。
