壓緊裝置是板框過濾機的重要部件。它的作用是維持足夠大的壓力，在整個過濾過程中，使懸浮液不會從板框和濾布間泄漏出來。
壓緊裝置有三種型式：手動式、電動機械式和液壓式。
手動式壓緊裝置由手柄、輪盤及傳動螺桿組成，用人力驅動。大型的用搖把，通過轉輪使小齒輪轉動，小齒輪帶動與其嚙合的大齒輪，大齒輪帶動螺桿轉動，從而使活動尾板移動、壓緊濾板、濾框。
電動機械式壓緊裝置，由電動機經減速器和齒輪組帶動壓緊螺桿，從而壓緊濾板、濾框;當壓力達到一定值時，電動機自動切斷。

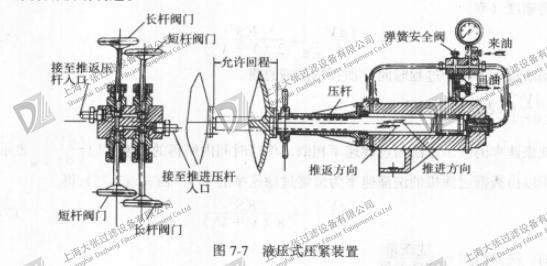

液壓式壓緊裝置是由油缸及活塞等組成，如圖7—7所示。高壓油泵將油加壓到10～30MPa，通過油壓控制閥門進入油缸并推動活塞將尾板及濾板、濾框壓緊，然后旋合保險螺母，即可解除油壓。拆卸時，也可用油壓將尾板拉開。油缸通常用鑄鋼制成，而活塞及螺桿用碳鋼制造。
板框式過濾機液壓壓緊裝置結構圖
