板框式過濾機特點

　　板框式過濾機是由濾板、濾框、頭板、尾板、托梁和壓緊裝置等組成。濾板和濾框交替排列并架在一對軌道上，如圖7-4所示。板框式過濾機的濾板和濾框的數目，由過濾機的生產能力及濾漿的情況決定。濾板和濾框的構造如圖7—5所示。濾板具有棱狀的表面，其邊緣略為突出，濾框為一中間空廓的框架，它們多成正方形。濾板和濾框的角端均有開孔，它們裝合并壓緊后即構成了供濾漿和洗滌的流通孔道。濾板與濾框之間放置濾布;兩塊濾板、兩塊濾布夾一塊濾框就形成了一個濾框中空的濾室;一塊濾板、一塊濾框相間疊合連同濾布就構成了板框式過濾機的一個過濾作業空間。這樣的一組板、框，整合后放在機架上的頭板、尾板之間并壓緊就可以進行過濾操作。

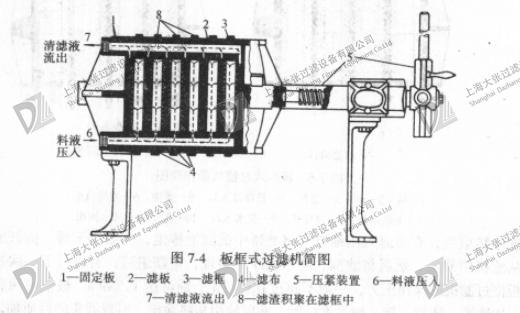

板框式過濾機結構簡圖

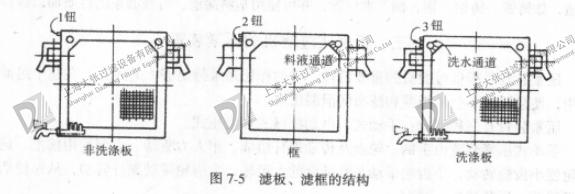

板框式過濾機濾板、濾框結構圖

　　板框式過濾機特點是適合的懸浮液的固體顆粒濃度一般為10%以下，操作壓力一般為0.3～1.6兆帕，特殊的可達3兆帕或更高。過濾面積可以隨所用的板框數目增減。板框通常為正方形，濾框的內邊長為 200～2000毫米，框厚為16～80毫米，過濾面積為1～1200㎡。板與框用手動螺旋、電動螺旋和液壓等方式壓緊。板和框用木材、鑄鐵、鑄鋼、不銹鋼、聚丙烯和橡膠等材料制造。
