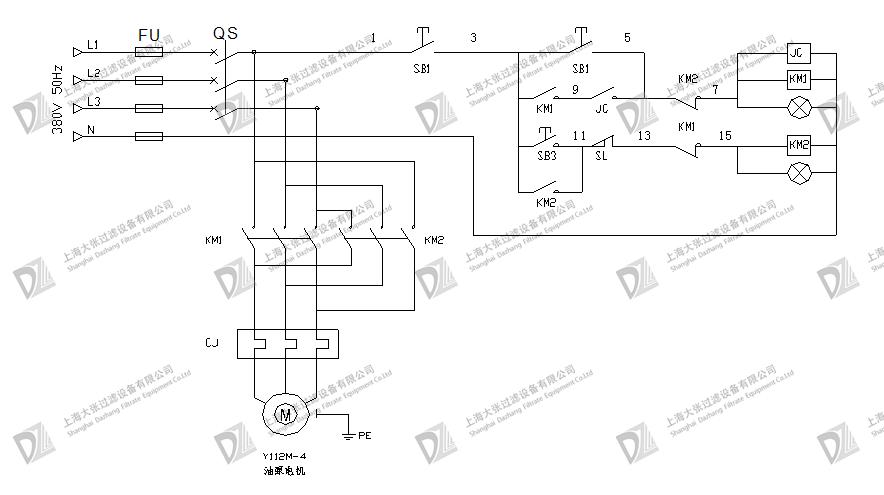

壓濾機機械壓緊電器原理圖

       機械式壓緊組成部分及性能：

　　機械壓緊：壓緊機構由電動機(配置過載保護器)減速器、齒輪付、絲桿和固定螺母組成。壓緊時，電動機正轉，帶動減速器、齒輪付，使絲桿在固定絲母中轉動，推動壓緊板將濾板、濾框壓緊。當壓緊力越來越大時，電機負載電流增大，當大到保護器設定的電流值時，達到較大壓緊力，電機切斷電源，停止轉動，由于絲桿和固定絲母有可靠的自鎖螺旋角，能可靠地保證工作過程中的壓緊狀態，退回時，電機反轉，當壓緊板上的壓塊，觸壓到行程開關時退回停止。

　　機械式壓濾機能夠實現壓緊、過濾、洗滌、交叉洗滌、吹干、松開等過程。有增強聚丙烯、橡膠、鑄鐵、不銹鋼、隔膜壓榨等多種材質和結構的濾板，適用范圍廣。整機機構設計合理，性能穩定可靠，操作簡單，維修方便，是懸浮液分離的理想設備。
