板框壓濾機液壓原理圖

　　板框式壓濾機是蔗糖生產企業普遍應用的設備，由于老式壓濾機存在手工操作繁重、卸渣勞動強度大等缺點，根據市場需要，研制出操作過程自動化程度高的板框式壓濾機。板框壓濾機由主機，液壓動力站，電控柜三部分組成。該機具有如下特點:

　　生產效率高，過濾能力大，濾汁質量好。采用活塞式壓力繼電器與電接點壓力表及行程開關配合。

　　實現自動控制，不需人工操作。液控單向閥使液壓缸在濾板壓緊后鎖定并長時間保持壓力，液壓站電動機可間歇工作，節省電能。

　　液壓體統設計中采用了集成塊及先進可靠的液壓元件，使液壓站結構更加緊湊合理，工作穩定可靠。

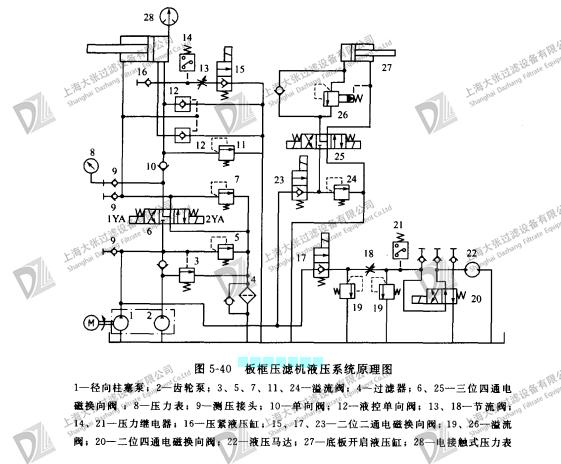

　　液壓系統如上圖所示， 板框壓濾機液壓式壓力系統產生的壓力更能滿足設備的需要。液壓式壓力系統采用了全路段監控的作用，在液壓油的每一個關鍵部位都設計了監控、檢測的控制器，板框壓濾機這些控制器可以很好了將壓力時時刻刻轉化成電子信號，板框壓濾機這樣就可以試想設備上微機控制系統與液壓壓力系統之間的互換與交流，板框壓濾機從而達到了液壓系統的容易控制。這也就為液壓壓濾機智能化、板框壓濾機自動化創造了必要條件，為壓濾機未來的發展提供了立足點。
