壓濾機與離心脫水工藝流程圖

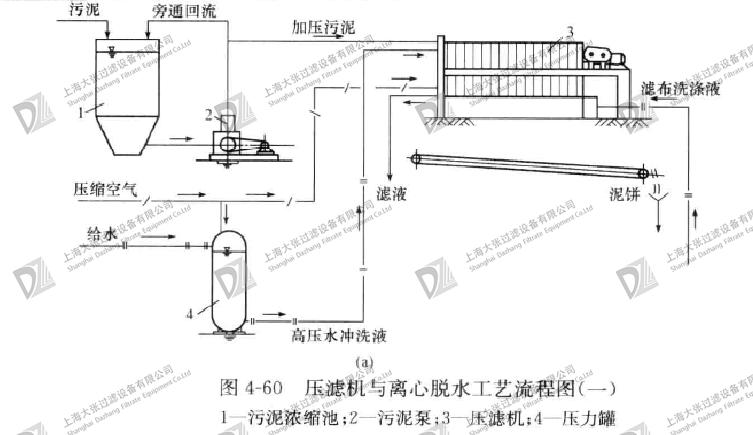

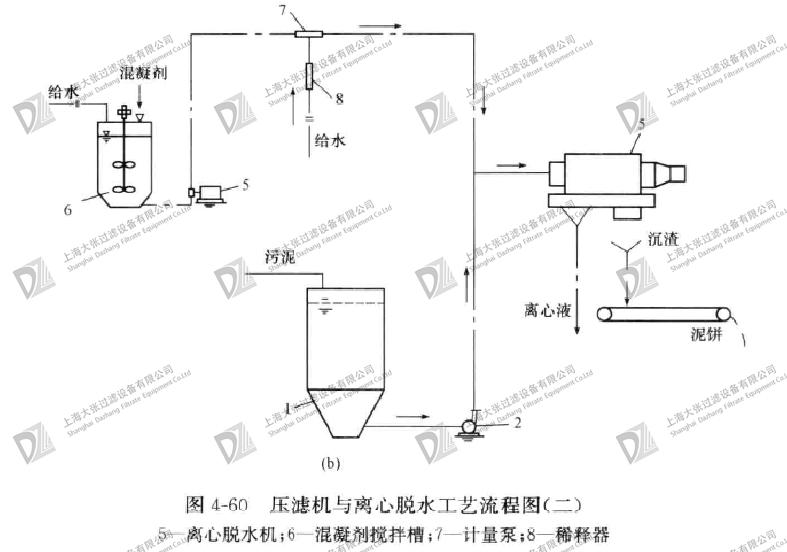

　　如圖4-60所示為壓濾饑與離心脫水工藝流程圖。圖4-60(a)為壓液機脫水工藝流程圖，污泥壓入過濾機一般有用高壓污泥泵直接壓入與用壓縮空氣兩種方式。圖4-60(b)為離心脫水工藝流程圖，離心脫水機一般采用離分子混凝劑。當污泥有機物含量高時，一般選用離子度低的陽離子有機高分子混凝劑。當污泥中主要含有無機物時，一般選用離子度高的有機高分子混凝劑。

　　加壓過濾(壓濾)一般是間歇操作，初投資高，脫水效率較低。但脫水效果好，一般泥餅含水率在65%以下。整個壓濾機是密封的，過濾壓力一般為0.392~0.49MPa以上。目前常用的加壓過濾設備有板框壓濾機和框式壓濾機。

　　離心脫水機的特點是結構緊湊，附屬設備少，臭味小，能長期自動連續運轉。缺點是噪聲大，脫水后污泥含水率較高，污泥中若含有砂礫，則易磨損設備。離心脫水機種類很多，適用城市污泥脫水的一般是臥式螺旋卸料離心脫水機。
