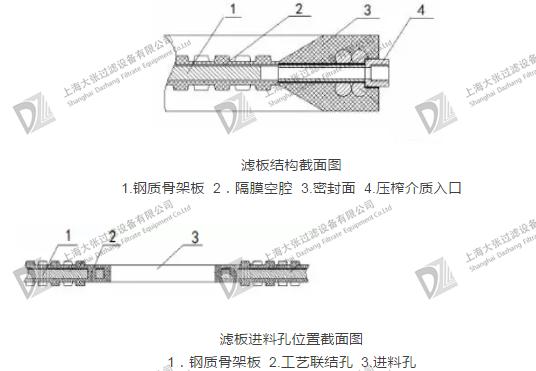

隔膜壓濾機濾板結構圖

　　橡膠整體隔膜濾板由芯板和膜片兩部分組成。其特征在于，覆蓋的橡膠隔膜層僅在芯板的濾框及進料孔處密封膠合，未膠合部位形成封閉的密閉空型腔。進料口設置在濾板的中間，便于料漿向四周擴散，快速行程泥餅;壓榨時隔膜有效壓榨面積較大化，有效降低泥餅的含水率。

　　由于橡膠整體隔膜濾板濾板采用的是鋼質骨架芯板，其強度是優于聚丙烯隔膜濾板的。因此橡膠整體隔膜濾板與聚丙烯隔膜濾板相比具有以下優點：

　　濾板鋼質骨架芯板的強度比聚丙烯隔膜芯板的強度高，使用壽命可以從聚丙烯濾板的1年以上，增加到兩年以上;

　　濾板的鋼質骨架芯板可以多次重復利用，在濾板隔膜破裂后，可以將隔膜清除掉，重新膠合覆蓋新的隔膜層重復利用，維護成本低。聚丙烯隔膜濾板隔膜破裂后將不能再利用，需要重新采購新濾板，使用成本較高。

　　橡膠隔膜濾板的隔膜彈性好，且為雙面隔膜，可以對泥餅進行雙面壓榨，提高隔膜對泥餅的擠壓性能，有效降低壓濾出的泥餅的含水率;

　　壓縮空氣吹掃時，由于其密封性能好，可以減少壓縮空氣的泄漏，使壓縮空氣較大化利用，避免能源浪費。
