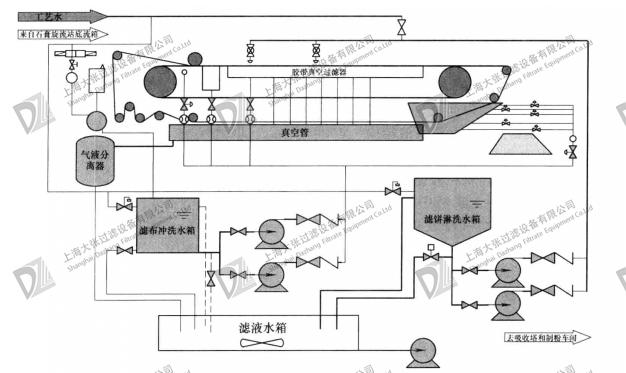

真空帶式過濾機設備圖

　　真空帶式過濾機是一種漿液過濾型脫水設備。真空過濾機一般用來過濾旋流器或濃縮器濃縮后的漿液。通常作為FGD副產物的較后一級脫水設備。

　　帶式真空過濾機的一般設計結構主要包括五個部分，帶式真空過濾機的皮帶及傳動機構、真空箱及支撐與摩擦裝置、排料洗滌及復原支撐結構、各種輔助裝置和構件安裝的剛性框架。帶式真空過濾機的輔助裝置下，還包括過濾機的給料、濾餅脫除裝置等結構。

　　真空帶式過濾機工作原理：

　　帶式真空過濾機的主要過濾和動力部件是濾帶及其下方安裝的真空盤和管線。帶式真空過濾機在工作時，濾帶在電機等動力結構的作用下持續運動，而濾帶上的懸浮液也隨之運動，經過洗滌、沉降和過濾等工作區域，在真空盤和管線的處理下，形成濾渣。

　　帶式真空過濾機的濾帶在運動到另一端時卸下濾渣，并從過濾機的下部運動回初始端，濾帶在運動中經過清洗區清洗再生。帶式真空過濾機的操作真空絕對壓力一般為(0.25-0.8)×105帕，濾帶的移動速度一般為0.3-30米/分。
